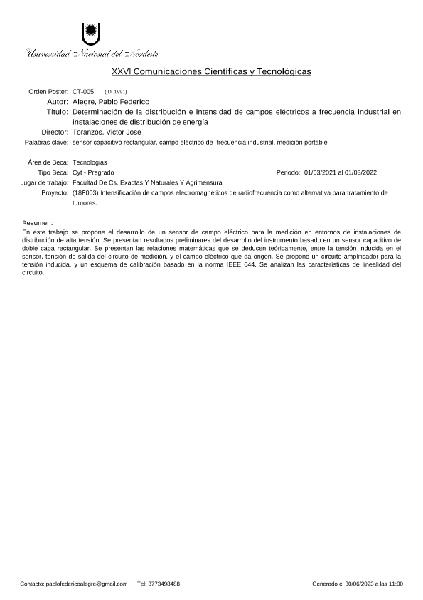

Determinación de la distribución e intensidad de campos eléctricos a frecuencia industrial en instalaciones de distribución de energía

Abstract

En este trabajo se propone el desarrollo de un sensor de campo eléctrico para la medición en entornos de instalaciones de distribución de alta tensión. Se presentan resultados preliminares del desarrollo del instrumento basado en un sensor capacitivo de doble capa rectangular. Se presentan las relaciones matemáticas que se deducen teóricamente, entre la tensión inducida en el sensor, tensión de salida del circuito de medición, y el campo eléctrico que da origen. Se propone un circuito amplificador para la tensión inducida, y un esquema de calibración basado en la norma IEEE 644. Se analizan las características de linealidad del circuito.
